کابل برق فشار قوی مناسب صنایع معدنی | صنایع معدنی از جمله سختترین و حساسترین محیطها برای استفاده از تجهیزات و تأسیسات الکتریکی هستند. وجود رطوبت، گردوغبار، سنگهای تیز، ضربههای مکانیکی، تغییرات دمایی، مواد شیمیایی، مسیرهای طولانی و تجهیزات پرمصرف باعث میشود انتخاب کابل برق در معادن با پروژههای ساختمانی یا صنعتی معمولی تفاوت زیادی داشته باشد.
در چنین محیطهایی، کابل تنها وظیفه انتقال انرژی الکتریکی را بر عهده ندارد؛ بلکه باید بتواند در برابر شرایط سخت محیطی و مکانیکی نیز مقاومت مناسبی داشته باشد. به همین دلیل، هنگام انتخاب کابل برق فشار قوی مناسب صنایع معدنی باید مجموعهای از عوامل مانند سطح ولتاژ، ظرفیت جریاندهی، نوع هادی، نوع عایق، مقاومت مکانیکی، روش نصب، شرایط زمین و میزان رطوبت بررسی شود.
کابل نامناسب ممکن است در اثر فشار مکانیکی، نفوذ رطوبت، افزایش دما یا اضافهبار دچار آسیب شود و خرابی آن علاوه بر هزینه تعویض، میتواند موجب توقف فعالیت معدن و خسارتهای سنگین شود.
در این مقاله، ویژگیهای کابل مناسب برای معادن، انواع کابلهای مورد استفاده، معیارهای انتخاب، اهمیت عایق و روکش، روش نصب و نکات خرید را بررسی میکنیم.
کابل برق فشار قوی مورد استفاده در صنایع معدنی باید متناسب با سطح ولتاژ و شرایط عملیاتی معدن طراحی و انتخاب شود. در ادبیات فنی، کابلهای فشار متوسط (MV) و فشار قوی (HV) از نظر محدوده ولتاژ و ساختار تفاوت دارند؛ بنابراین هنگام خرید نباید صرفاً بر اساس عبارت «فشار قوی» تصمیم گرفت.
در بسیاری از معادن، شبکههای توزیع داخلی در محدوده فشار متوسط کار میکنند و برای انتقال انرژی در مسیرهای مختلف از کابلهای قدرت با عایقهای اکسترودشده مانند XLPE استفاده میشود. در پروژههای بزرگتر و سیستمهای انتقال، ممکن است کابلهای ولتاژ بالاتر نیز مورد استفاده قرار گیرند.
کابل مناسب معدن باید بر اساس شرایط واقعی پروژه انتخاب شود، نه صرفاً بر اساس سطح مقطع.
یک معدن معمولاً شامل تجهیزات بسیار پرمصرفی مانند موارد زیر است:
خاموش شدن برق هرکدام از این تجهیزات میتواند زنجیره تولید را مختل کند.
از طرف دیگر، کابلها ممکن است در مسیرهایی نصب شوند که دائماً در معرض ضربه، کشش، حرکت ماشینآلات، رطوبت یا گردوغبار قرار دارند. بنابراین کوچکترین ضعف در انتخاب کابل میتواند در طولانیمدت به خرابی عایق، اتصال کوتاه یا کاهش ظرفیت انتقال انرژی منجر شود.
برای انتخاب کابل برق فشار قوی مناسب صنایع معدنی باید چند ویژگی اساسی را بررسی کرد.
اولین عامل، تعیین سطح ولتاژ شبکه است.
کابل باید بتواند ولتاژ نامی شبکه را با حاشیه ایمنی مناسب تحمل کند. انتخاب کابل با سطح ولتاژ پایینتر از نیاز پروژه میتواند خطرناک باشد و باعث تخریب عایق شود.
در پروژههای معدنی باید موارد زیر مشخص شوند:
پس از مشخص شدن این پارامترها، کابل مناسب انتخاب میشود.
تجهیزات معدنی معمولاً توان بالایی دارند و جریان زیادی مصرف میکنند. بنابراین کابل باید بتواند جریان مورد نیاز را بدون افزایش بیش از حد دما منتقل کند.
ظرفیت جریاندهی کابل به عوامل مختلفی وابسته است:
بنابراین نمیتوان گفت مثلاً یک سطح مقطع مشخص همیشه برای جریان مشخصی مناسب است. ظرفیت واقعی باید با توجه به شرایط نصب محاسبه شود.
یکی از عایقهای بسیار رایج در کابلهای قدرت، XLPE یا پلیاتیلن کراسلینک است.
این عایق به دلیل ویژگیهای حرارتی و الکتریکی مناسب، در بسیاری از کابلهای فشار متوسط و فشار قوی مورد استفاده قرار میگیرد.
مهمترین مزایای XLPE عبارتاند از:
در معادن، انتخاب کابل دارای عایق مناسب اهمیت زیادی دارد؛ زیرا کابل ممکن است در شرایط بارگذاری سنگین و برای ساعات طولانی مورد استفاده قرار گیرد.
در کابلهای فشار متوسط و فشار قوی، لایههای نیمههادی اهمیت زیادی دارند.
این لایهها معمولاً در اطراف هادی و روی عایق اصلی قرار میگیرند و وظیفه اصلی آنها کنترل و یکنواخت کردن میدان الکتریکی است.
ساختار کلی چنین کابلی ممکن است شامل موارد زیر باشد:
هادی → نیمههادی داخلی → عایق XLPE → نیمههادی خارجی → شیلد فلزی → لایههای حفاظتی → روکش خارجی
وجود این ساختار باعث میشود تنشهای الکتریکی بهتر کنترل شده و احتمال تخریب عایق کاهش پیدا کند.
یکی از مهمترین تفاوتهای کابل معدنی با کابلهای معمولی، اهمیت مقاومت مکانیکی است.
در محیط معدن ممکن است کابل در معرض:
قرار بگیرد.
بنابراین در صورت نیاز پروژه، باید از کابلهایی با حفاظت مکانیکی مناسب استفاده شود.
در برخی کاربردها وجود آرمور یا زره فلزی میتواند به افزایش مقاومت مکانیکی کمک کند؛ البته انتخاب نوع آرمور باید بر اساس روش نصب و مشخصات پروژه انجام شود.

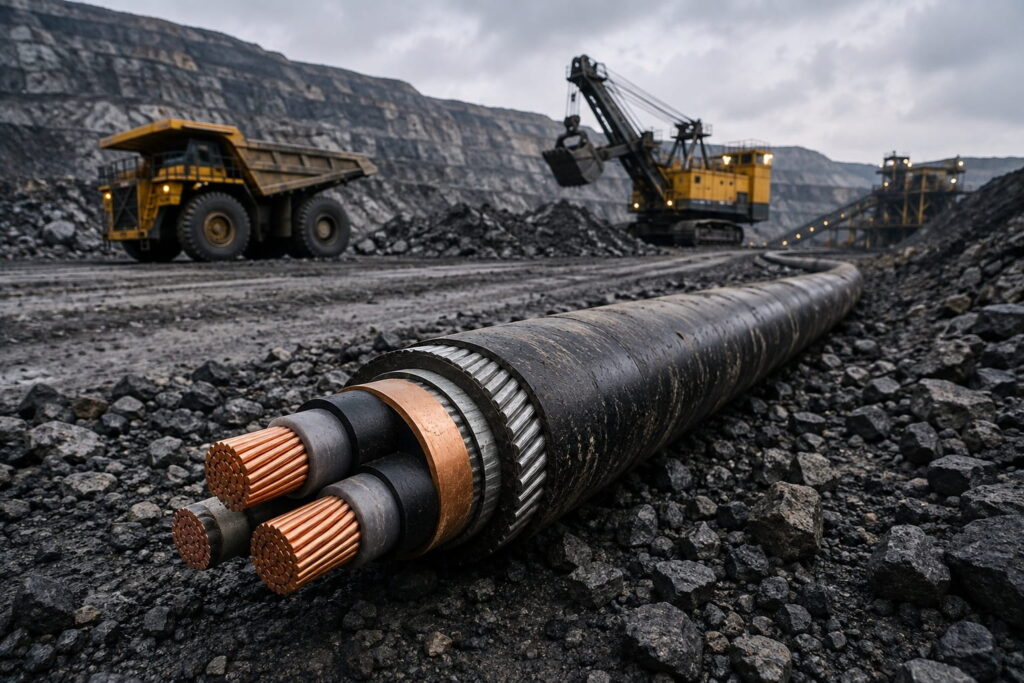

کابل برق فشار قوی مناسب صنایع معدنی
کابلهای آرموردار دارای یک لایه حفاظتی فلزی هستند که مقاومت کابل در برابر آسیبهای مکانیکی را افزایش میدهد.
آرمور ممکن است با استفاده از:
طراحی شود.
اما باید توجه داشت که همه کابلهای معدنی الزاماً نیازمند آرمور یکسان نیستند. برای مثال کابل نصبشده داخل یک کانال محافظ ممکن است به حفاظت مکانیکی متفاوتی نسبت به کابل قرارگرفته در مسیر باز معدن نیاز داشته باشد.
رطوبت یکی از عوامل مهم تخریب کابل در معادن است.
در معادن زیرزمینی، تونلها و برخی مناطق استخراج، حضور آب و رطوبت کاملاً طبیعی است. نفوذ رطوبت به داخل ساختار کابل میتواند به مرور زمان کیفیت عایق را کاهش دهد.
در کابلهای قدرت، وجود موانع مناسب در برابر آب و طراحی صحیح غلاف و روکش اهمیت زیادی دارد.
در پروژههای حساس باید مشخص شود که کابل مورد نظر دارای چه سطحی از حفاظت در برابر نفوذ آب است و آیا طراحی آن با شرایط محیطی معدن مطابقت دارد یا خیر.
غلاف خارجی کابل وظیفه محافظت از اجزای داخلی در برابر عوامل محیطی را بر عهده دارد.
روکش کابل باید متناسب با محیط انتخاب شود و در برابر مواردی مانند:
مقاومت مناسبی داشته باشد.
در محیطهای معدنی، انتخاب روکش تنها بر اساس قیمت کابل تصمیم درستی نیست؛ زیرا یک روکش نامناسب ممکن است در مدت کوتاهی آسیب ببیند.
یکی از تصمیمهای مهم هنگام انتخاب کابل، انتخاب جنس هادی است.
دو گزینه رایج عبارتاند از:
مس (CU)
و
آلومینیوم (AL)
مس رسانایی الکتریکی بالایی دارد و برای انتقال جریان در سطح مقطع مشخص عملکرد بسیار خوبی ارائه میکند.
مزایا:
آلومینیوم وزن کمتری دارد و معمولاً از نظر هزینه اولیه میتواند اقتصادیتر باشد.
مزایا:
انتخاب میان مس و آلومینیوم باید با توجه به جریان، طول مسیر، افت ولتاژ، وزن، هزینه و الزامات اجرایی انجام شود.
یکی از نکات مهم این است که کابل ثابت و کابل متحرک را نباید یکسان در نظر گرفت.
در معدن ممکن است برخی ماشینآلات حرکت کنند و کابل همراه آنها جابهجا شود. در چنین شرایطی کابل باید ویژگیهای مکانیکی خاصی داشته باشد.
کابلهای مورد استفاده در تجهیزات متحرک ممکن است نیازمند مقاومت بالاتر در برابر:
باشند.
برای این کاربردها باید از کابلهایی استفاده کرد که سازنده آنها را برای سرویس متحرک تأیید کرده باشد.
استفاده از یک کابل ثابت معمولی در کاربردی که نیازمند خمشدن مداوم است، میتواند باعث آسیب زودهنگام به هادی، عایق یا روکش شود.
نوار نقالهها یکی از تجهیزات مهم در بسیاری از معادن هستند و ممکن است در مسیرهای طولانی نصب شوند.
کابل تغذیه این تجهیزات باید بر اساس موارد زیر انتخاب شود:
برای موتورهای بزرگ، جریان راهاندازی نیز باید در طراحی سیستم کابلکشی مورد توجه قرار گیرد.
سنگشکنها از تجهیزات پرتوان و سنگین در صنایع معدنی هستند.
این دستگاهها معمولاً در محیطهایی با:
کار میکنند.
به همین دلیل کابل مورد استفاده برای آنها باید از نظر ظرفیت جریاندهی و مقاومت محیطی مناسب باشد.
همچنین مسیر عبور کابل باید به گونهای طراحی شود که کابل در معرض تماس مستقیم با تجهیزات متحرک یا لبههای تیز قرار نگیرد.
در مسیرهای طولانی معدن، افت ولتاژ اهمیت زیادی دارد.
اگر کابل بیش از حد طولانی باشد و سطح مقطع آن متناسب با طول مسیر انتخاب نشود، بخشی از ولتاژ در مسیر کابل افت خواهد کرد.
این مسئله میتواند باعث:
شود.
بنابراین هنگام انتخاب کابل برای معدن باید طول مسیر نیز در محاسبات لحاظ شود.
یکی از مهمترین پارامترها در طراحی شبکه معدنی، جریان اتصال کوتاه است.
در زمان وقوع اتصال کوتاه، جریان بسیار بزرگی ممکن است برای مدت کوتاهی از هادی و مسیرهای فلزی عبور کند.
کابل باید از نظر حرارتی و در صورت نیاز از نظر مکانیکی توان تحمل این شرایط را داشته باشد.
برای این منظور، علاوه بر سطح مقطع هادی، مشخصات شیلد، غلاف و آرمور نیز ممکن است نیاز به بررسی داشته باشند.
کابلهای فشار متوسط و فشار قوی دارای لایههای فلزی هستند که نحوه اتصال آنها به زمین اهمیت زیادی دارد.
روش اتصال شیلد یا غلاف میتواند بر موارد زیر تأثیر بگذارد:
در پروژههای معدنی، روش زمینکردن باید توسط متخصص و مطابق طراحی شبکه مشخص شود.
در معادن روباز، کابل ممکن است در معرض عوامل محیطی شدیدتری قرار داشته باشد.
از جمله:
به همین دلیل مسیر کابلکشی باید با دقت طراحی شود.
در مسیرهای حساس بهتر است کابل از محل عبور ماشینآلات جدا شده و با استفاده از سینی، کانال یا تجهیزات حفاظتی مناسب از آسیب مکانیکی محافظت شود.
در معادن زیرزمینی شرایط متفاوت است.
رطوبت، فضای محدود، تهویه، احتمال برخورد تجهیزات و دسترسی دشوار به کابل باعث میشود انتخاب کابل اهمیت بیشتری پیدا کند.
در این شرایط علاوه بر مشخصات الکتریکی، موارد زیر باید بررسی شوند:
در محیطهای صنعتی و بهخصوص فضاهای زیرزمینی، رفتار کابل در برابر آتش اهمیت زیادی دارد.
بسته به الزامات پروژه ممکن است استفاده از کابلهایی با ویژگیهای خاص در برابر شعله و آتش ضروری باشد.
در این زمینه باید استاندارد مورد نیاز پروژه و الزامات ایمنی معدن بررسی شود.
همچنین نباید تنها بر اساس عبارتهای تبلیغاتی مانند «ضدحریق» تصمیم گرفت؛ بلکه باید مشخصات استاندارد و گواهیهای آزمون محصول بررسی شود.
استاندارد مورد نیاز به سطح ولتاژ و نوع کابل بستگی دارد.
برخی استانداردهای مهم خانواده کابلهای قدرت عبارتاند از:
همچنین برای کابلهای مخصوص کاربردهای معدنی، بسته به نوع کابل و کشور محل استفاده، ممکن است استانداردهای تخصصی دیگری نیز مورد نیاز باشند.
بنابراین بهتر است مشخصات فنی پروژه قبل از سفارش کابل تهیه و با استاندارد محصول تطبیق داده شود.
برای انتخاب صحیح، مراحل زیر پیشنهاد میشود:
ابتدا سطح ولتاژ مشخص شود.
حداکثر جریان مصرفی تجهیزات باید مشخص شود.
طول مسیر روی افت ولتاژ و انتخاب سطح مقطع اثر دارد.
مشخص کنید کابل:
رطوبت، دما، مواد شیمیایی و احتمال ضربه باید بررسی شوند.
XLPE، PVC، LSZH و سایر گزینهها باید بر اساس شرایط پروژه انتخاب شوند.
در صورت نیاز باید آرمور یا سایر روشهای حفاظت مکانیکی در نظر گرفته شود.
کابل باید دارای مشخصات فنی و آزمونهای مورد نیاز پروژه باشد.
در پروژههای معدنی، توجه صرف به قیمت اولیه میتواند اشتباه باشد.
ممکن است کابل ارزانتر در ابتدا هزینه کمتری داشته باشد، اما اگر کیفیت هادی، عایق یا روکش آن پایین باشد، در طول عمر پروژه هزینههای بیشتری ایجاد خواهد کرد.
هزینههای ناشی از خرابی کابل شامل موارد زیر است:
به همین دلیل بهتر است هزینه چرخه عمر کابل در کنار قیمت اولیه بررسی شود.
در پروژههای صنعتی، اصالت کابل اهمیت بسیار زیادی دارد. کابل باید دقیقاً مطابق مشخصات سفارش تحویل داده شود.
هنگام خرید بهتر است موارد زیر بررسی شوند:
فروشگاه برق زوم میتواند برای تأمین سیم و کابل مورد نیاز پروژههای صنعتی، ساختمانی و معدنی مورد استفاده قرار گیرد و انتخاب محصول باید با توجه به مشخصات دقیق پروژه انجام شود.
در بازار ایران برندهای مختلفی در حوزه تولید سیم و کابل فعالیت دارند. کابل همدان و کابل خراسان از نامهای شناختهشده بازار سیم و کابل ایران هستند و محصولات آنها در کاربردهای مختلف مورد استفاده قرار میگیرند.
البته برای یک پروژه معدنی، صرفاً نام برند کافی نیست. باید مشخص شود محصول مورد نظر از نظر:
با نیاز پروژه مطابقت دارد.
انتخاب کابل مناسب تنها نیمی از کار است. نصب صحیح نیز اهمیت زیادی دارد.
هر کابل دارای حداقل شعاع خمش مجاز است. خم کردن کابل با شعاع کمتر از مقدار توصیهشده میتواند به لایههای داخلی آسیب بزند.
در زمان نصب کابل نباید نیروی کششی بیشتر از مقدار مجاز به آن وارد شود.
کابل باید در مسیرهایی قرار گیرد که احتمال برخورد ماشینآلات با آن حداقل باشد.
ظرفیت جریاندهی کابل تحت تأثیر دمای محیط قرار دارد.
چند کابل قدرت که در کنار یکدیگر نصب شدهاند، گرمای بیشتری تولید میکنند؛ بنابراین فاصله و شرایط نصب باید در محاسبات لحاظ شود.
پس از نصب، بهتر است کابل پیش از بهرهبرداری مورد بررسی و آزمون قرار گیرد.
نوع آزمون به سطح ولتاژ و استاندارد پروژه بستگی دارد، اما ممکن است مواردی مانند:
انجام شود.
برای کابلهای فشار متوسط و فشار قوی، آزمونهای پس از نصب باید مطابق دستورالعمل سازنده و استاندارد پروژه انجام شوند.
طول مسیر، دمای محیط و روش نصب نیز اهمیت دارند.
کابلی که برای نصب ثابت طراحی شده ممکن است برای ماشینآلات متحرک مناسب نباشد.
قیمت پایین همیشه به معنی انتخاب اقتصادی نیست.
در معادن زیرزمینی و محیطهای مرطوب باید حفاظت در برابر آب بهطور جدی بررسی شود.
حتی بهترین کابل نیز در صورت اجرای نامناسب ممکن است دچار خرابی شود.
انتخاب کابل برق فشار قوی مناسب صنایع معدنی یک تصمیم کاملاً فنی است و نباید صرفاً بر اساس قیمت یا سطح مقطع کابل انجام شود. شرایط سخت محیط معدن، مصرف بالای تجهیزات، طول زیاد مسیرهای انتقال، احتمال وجود رطوبت و ضربههای مکانیکی باعث میشود کابل مورد استفاده از نظر الکتریکی و مکانیکی متناسب با پروژه انتخاب شود.
در کابلهای قدرت مورد استفاده در معادن، عواملی مانند سطح ولتاژ، ظرفیت جریاندهی، جنس هادی، عایق XLPE، لایههای نیمههادی، شیلد، غلاف، آرمور، مقاومت در برابر رطوبت، شرایط حرارتی و مقاومت مکانیکی اهمیت ویژهای دارند.
همچنین برای تجهیزات متحرک باید کابلهای مخصوص سرویس متحرک انتخاب شوند و برای کابلهای دفنی یا مسیرهایی که احتمال آسیب مکانیکی وجود دارد، حفاظت مناسب در نظر گرفته شود.
در نهایت، خرید کابل از یک تأمینکننده معتبر و بررسی مشخصات فنی و استانداردهای محصول، یکی از مهمترین مراحل پروژه است. فروشگاه برق زوم میتواند بهعنوان یکی از مراکز تأمین سیم و کابل، در انتخاب و تهیه محصولات مورد نیاز پروژههای صنعتی و معدنی مورد بررسی قرار گیرد.
یک کابل مشخص را نمیتوان برای تمام معادن بهعنوان بهترین گزینه معرفی کرد. کابل باید بر اساس ولتاژ شبکه، جریان، طول مسیر، روش نصب، رطوبت، دما، شرایط مکانیکی و ثابت یا متحرک بودن کاربرد انتخاب شود.
کابلهای دارای عایق XLPE در بسیاری از شبکههای قدرت فشار متوسط و بالاتر کاربرد دارند و از نظر حرارتی و الکتریکی عملکرد مناسبی ارائه میکنند؛ اما مناسب بودن یک کابل خاص باید بر اساس مشخصات پروژه و استاندارد مورد نیاز بررسی شود.
هر دو میتوانند در پروژههای معدنی کاربرد داشته باشند. مس رسانایی بالاتری دارد، در حالی که آلومینیوم سبکتر و در بسیاری از موارد اقتصادیتر است. انتخاب نهایی باید بر اساس محاسبات فنی و اقتصادی پروژه انجام شود.
نه در همه کاربردها. اگر کابل در معرض ضربه، فشار یا آسیب مکانیکی قرار داشته باشد، استفاده از ساختار دارای حفاظت مکانیکی میتواند ضروری باشد. نوع حفاظت باید بر اساس روش نصب و شرایط محیطی تعیین شود.
سطح ولتاژ، سطح مقطع، جنس هادی، نوع عایق، ظرفیت جریاندهی، افت ولتاژ، جریان اتصال کوتاه، نوع شیلد و غلاف، مقاومت در برابر رطوبت، مقاومت مکانیکی، استاندارد و شرایط نصب از مهمترین موارد هستند.
