در ساختار کابلهای برق، هر لایه وظیفه مشخصی برای انتقال ایمن انرژی و محافظت از بخشهای داخلی کابل دارد. هادی، عایق، شیلد، زره و غلاف از مهمترین اجزای کابل هستند و انتخاب صحیح هرکدام میتواند روی طول عمر و عملکرد کابل تأثیر مستقیم داشته باشد. غلاف آلومینیومی در کابل برق یکی از ساختارهایی است که در برخی کابلهای قدرت و کاربردهای صنعتی مورد استفاده قرار میگیرد و میتواند علاوه بر حفاظت مکانیکی، نقش مهمی در محافظت الکتریکی کابل داشته باشد.
آلومینیوم به دلیل وزن کم، مقاومت مناسب در برابر عوامل محیطی و رسانایی قابل قبول، در صنعت کابلسازی کاربرد گستردهای دارد. البته غلاف آلومینیومی با هادی آلومینیومی یکسان نیست و نباید این دو را با یکدیگر اشتباه گرفت. هادی وظیفه انتقال جریان را بر عهده دارد، در حالی که غلاف بسته به ساختار کابل میتواند برای محافظت مکانیکی، کنترل میدان الکتریکی، کاهش نفوذ رطوبت یا ایجاد مسیر جریان خطا مورد استفاده قرار گیرد.
در زمان خرید کابل برق، توجه به جنس غلاف بهخصوص برای پروژههایی که کابل در محیطهای صنعتی، زیرزمینی یا در معرض رطوبت و عوامل مکانیکی قرار دارد، اهمیت زیادی دارد. محصولاتی از برندهای معتبر مانند سیم و کابل همدان و سیم و کابل خراسان نیز بر اساس نوع کاربرد و استاندارد، با ساختارهای مختلف تولید میشوند.

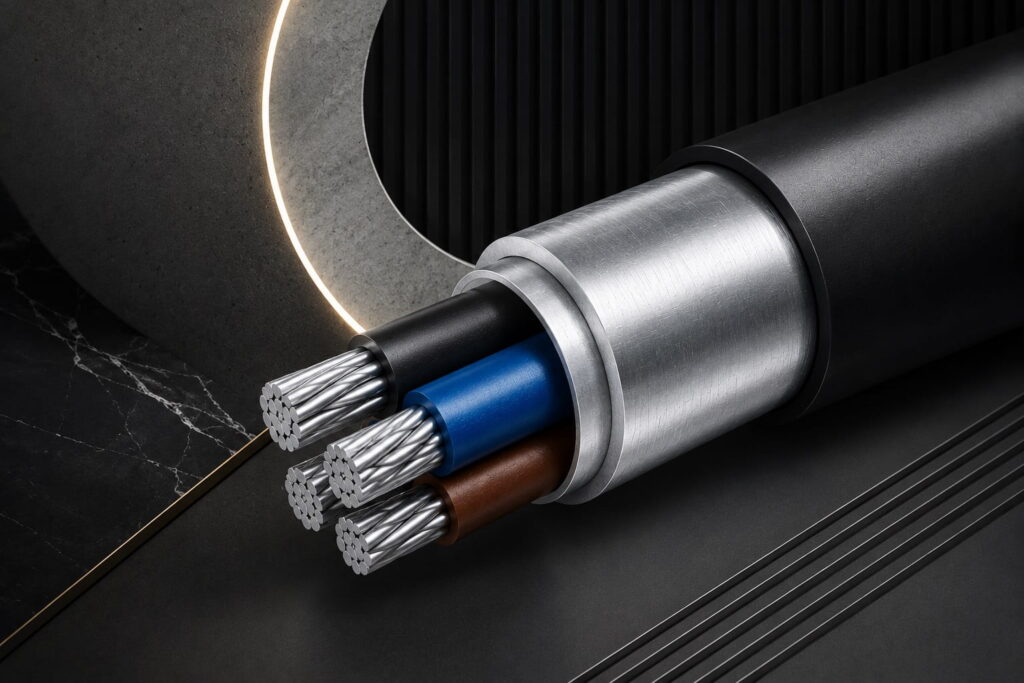

غلاف آلومینیومی یک لایه محافظ فلزی است که در برخی کابلهای برق در اطراف بخشهای داخلی کابل قرار میگیرد. این غلاف میتواند از آلومینیوم یا آلیاژهای مناسب آن ساخته شود و با توجه به طراحی کابل، وظایف متفاوتی داشته باشد.
یکی از مهمترین ویژگیهای آلومینیوم، وزن پایین آن در مقایسه با بسیاری از فلزات دیگر است. به همین دلیل استفاده از این فلز در ساختار کابل میتواند وزن کلی کابل را کاهش دهد و حملونقل و نصب آن را سادهتر کند.
البته عملکرد غلاف آلومینیومی به ضخامت، آلیاژ، روش تولید، محل قرارگیری و طراحی کلی کابل وابسته است. بنابراین نمیتوان صرفاً با مشاهده عبارت «غلاف آلومینیومی» درباره کیفیت یا کاربرد یک کابل تصمیم گرفت.
بسته به نوع کابل، غلاف آلومینیومی میتواند چند وظیفه مختلف داشته باشد. مهمترین کاربردهای آن عبارتاند از:
بنابراین غلاف آلومینیومی را نمیتوان تنها یک پوشش ظاهری در نظر گرفت. در کابلهای تخصصی، این لایه بخشی از طراحی الکتریکی و مکانیکی کابل محسوب میشود.
یکی از اشتباهات رایج، یکی دانستن غلاف فلزی با روکش خارجی کابل است.
روکش کابل معمولاً از مواد پلیمری مانند PVC، PE یا ترکیبات مشابه ساخته میشود و وظیفه آن محافظت از کابل در برابر رطوبت، نور خورشید، مواد شیمیایی، سایش و آسیبهای محیطی است.
در مقابل، غلاف آلومینیومی یک لایه فلزی است که میتواند در بخش داخلیتر ساختار کابل قرار گرفته باشد و علاوه بر حفاظت مکانیکی، وظایف الکتریکی نیز داشته باشد.
برای مثال ممکن است یک کابل دارای هادی مسی، عایق XLPE، غلاف آلومینیومی و سپس روکش پلیمری خارجی باشد. در چنین ساختاری هر لایه عملکرد متفاوتی دارد.
استفاده از آلومینیوم به عنوان غلاف کابل مزایای مختلفی دارد.
یکی از مهمترین مزایای آلومینیوم، وزن پایین آن است. کابلهایی که از غلاف آلومینیومی استفاده میکنند، در برخی طراحیها نسبت به نمونههای مشابه با غلاف فلزی سنگینتر، وزن کمتری دارند.
این ویژگی در پروژههایی که طول مسیر کابل زیاد است اهمیت بیشتری پیدا میکند؛ زیرا حمل، جابهجایی و نصب کابل سادهتر میشود.
آلومینیوم در تماس با هوا یک لایه اکسیدی محافظ روی سطح خود ایجاد میکند. این لایه میتواند تا حدی از فلز در برابر خوردگی بیشتر محافظت کند.
البته مقاومت کابل در برابر خوردگی فقط به جنس غلاف وابسته نیست و شرایط محیط، مواد شیمیایی، رطوبت و کیفیت روکش خارجی نیز باید مورد توجه قرار گیرد.
آلومینیوم فلزی نسبتاً شکلپذیر است و میتوان آن را با روشهای مختلف به شکل مورد نیاز در ساختار کابل درآورد.
این ویژگی به تولیدکنندگان اجازه میدهد غلاف را متناسب با طراحی کابل تولید کنند.
آلومینیوم رسانای برق است و در برخی کابلها میتواند برای ایجاد مسیر الکتریکی مشخص مورد استفاده قرار گیرد.
در کابلهای خاص، این ویژگی میتواند در کنترل میدان الکتریکی یا انتقال جریانهای ناشی از خطا نقش داشته باشد.
کاهش وزن در کابلهای طولانی میتواند مزیت مهمی باشد. این موضوع نهتنها حملونقل، بلکه عملیات نصب، نگهداری و اجرای مسیر کابل را نیز آسانتر میکند.
با وجود مزایای متعدد، استفاده از آلومینیوم محدودیتهایی نیز دارد و باید متناسب با شرایط پروژه انتخاب شود.
آلومینیوم از نظر رسانایی الکتریکی ضعیفتر از مس است. بنابراین اگر در یک کاربرد خاص، غلاف باید جریان مشخصی را عبور دهد، طراحی سطح مقطع و ضخامت غلاف اهمیت زیادی خواهد داشت.
در نقاط اتصال آلومینیوم به فلزات دیگر، انتخاب تجهیزات اتصال مناسب اهمیت زیادی دارد. اتصال نامناسب میتواند باعث افزایش مقاومت اتصال، ایجاد گرما و در بلندمدت مشکلات عملکردی شود.
غلاف آلومینیومی نمیتواند بدون توجه به سایر اجزای کابل انتخاب شود. ضخامت غلاف، نوع آلیاژ، روش نصب و ساختار عایق باید با یکدیگر هماهنگ باشند.
در کابلهای فشار متوسط و فشار قوی، ساختار کابل بسیار پیچیدهتر از کابلهای معمولی ساختمانی است. این کابلها ممکن است دارای هادی، لایه نیمههادی، عایق، لایههای محافظ، شیلد یا غلاف فلزی و روکش خارجی باشند.
در چنین کابلهایی، غلاف آلومینیومی میتواند در کنار سایر لایهها برای کنترل میدان الکتریکی، محافظت مکانیکی و ایجاد مسیر جریانهای خطا استفاده شود.
البته ساختار دقیق کابل به سطح ولتاژ و استاندارد تولید بستگی دارد. بنابراین هنگام خرید کابل فشار متوسط یا فشار قوی، صرفاً توجه به جنس غلاف کافی نیست و باید مشخصات فنی کامل محصول بررسی شود.
خود آلومینیوم فلزی در برابر رطوبت مقاومت مناسبی دارد، اما نباید تصور کرد که وجود غلاف آلومینیومی بهتنهایی به معنای ضدآب بودن کامل کابل است.
مقاومت کابل در برابر آب و رطوبت به مجموعهای از عوامل بستگی دارد، از جمله:
بنابراین برای نصب در محیطهای مرطوب یا زیرزمینی، باید مشخصات مربوط به مقاومت کابل در برابر نفوذ آب بهصورت کامل بررسی شود.
شیلد مسی و غلاف آلومینیومی هر دو میتوانند نقش حفاظتی داشته باشند، اما کاربرد آنها الزاماً یکسان نیست.
شیلد مسی معمولاً برای محافظت در برابر تداخلات الکترومغناطیسی، کنترل میدان یا ایجاد مسیر زمین در ساختارهای مشخص استفاده میشود.
غلاف آلومینیومی نیز بسته به نوع کابل میتواند نقش حفاظتی، مکانیکی و الکتریکی داشته باشد.
انتخاب بین این دو باید بر اساس طراحی کابل و کاربرد مورد نظر انجام شود و نمیتوان گفت یکی در همه شرایط جایگزین دیگری است.
پاسخ این سؤال به شرایط پروژه بستگی دارد.
اگر وزن پایین و کاهش هزینه اهمیت داشته باشد، آلومینیوم میتواند گزینه مناسبی باشد. در مقابل، مس رسانایی بالاتری دارد و در برخی کاربردهای الکتریکی انتخاب مناسبتری است.
هنگام مقایسه این دو باید مواردی مانند:
بررسی شود.
کابلهایی که در ساختار خود از غلاف آلومینیومی استفاده میکنند، بسته به طراحی در پروژههای مختلفی کاربرد دارند:
کارخانهها، صنایع سنگین و واحدهای تولیدی به کابلهایی نیاز دارند که در برابر شرایط سخت محیطی مقاومت مناسبی داشته باشند.
برخی کابلهای قدرت با ساختار فلزی برای انتقال و توزیع انرژی الکتریکی طراحی میشوند.
در برخی طراحیها، وجود لایه فلزی میتواند به محافظت کابل در برابر شرایط مکانیکی و محیطی کمک کند.
در نیروگاهها کابلها در معرض حرارت، تجهیزات الکتریکی قدرتمند و شرایط کاری سنگین قرار دارند. به همین دلیل استفاده از کابل مناسب اهمیت زیادی دارد.
در این محیطها علاوه بر مشخصات الکتریکی، مقاومت در برابر شرایط محیطی و مواد مختلف نیز اهمیت دارد.
انتخاب کابل مناسب فقط بر اساس جنس غلاف انجام نمیشود. برای اینکه کابل در طولانیمدت عملکرد مناسبی داشته باشد، باید مجموعهای از مشخصات فنی و شرایط محل نصب بررسی شود.
اولین موضوعی که باید مشخص شود، سطح ولتاژ مورد نیاز پروژه است. کابل فشار ضعیف، متوسط و قوی ساختارهای متفاوتی دارند و نمیتوان یک نوع کابل را برای همه کاربردها استفاده کرد.
سطح مقطع هادی باید متناسب با جریان مصرفی، طول مسیر، روش نصب و افت ولتاژ انتخاب شود. انتخاب سطح مقطع نامناسب میتواند باعث افزایش دما و کاهش عمر کابل شود.
هادی کابل ممکن است از مس یا آلومینیوم ساخته شده باشد. جنس هادی روی وزن، قیمت، رسانایی و نحوه نصب کابل تأثیر میگذارد.
در کابلهای دارای غلاف آلومینیومی، ضخامت و نحوه اجرای غلاف اهمیت زیادی دارد. این مشخصات باید مطابق استاندارد و کاربرد کابل باشد.
عایق باید توانایی تحمل ولتاژ و دمای کاری کابل را داشته باشد. در کابلهای قدرت مدرن، XLPE یکی از مواد پرکاربرد برای عایقکاری است.
محل نصب کابل نیز باید بهطور دقیق بررسی شود. کابل نصبشده در فضای باز، زیر زمین، محیط مرطوب، کارخانه یا محیط دارای مواد شیمیایی، به مشخصات حفاظتی متفاوتی نیاز دارد.
کابل استاندارد باید مشخصات فنی و الزامات استاندارد مربوط به نوع خود را داشته باشد. خرید کابل بدون توجه به استاندارد میتواند در آینده هزینههای زیادی ایجاد کند.
کابل در زمان نصب و بهرهبرداری ممکن است تحت فشار، ضربه، کشش یا سایر تنشهای مکانیکی قرار بگیرد. وجود یک لایه فلزی در ساختار کابل میتواند در برخی طراحیها مقاومت آن را در برابر این عوامل افزایش دهد.
با این حال، غلاف آلومینیومی را نباید با زره کابل یکسان دانست. زره معمولاً برای افزایش مقاومت مکانیکی در برابر ضربه و فشار طراحی میشود، در حالی که غلاف فلزی میتواند علاوه بر حفاظت، وظایف الکتریکی نیز داشته باشد.
بنابراین اگر کابل قرار است در محیطی با احتمال آسیب مکانیکی شدید نصب شود، باید مشخصات مربوط به زره و حفاظت مکانیکی نیز بهصورت جداگانه بررسی شود.
در صورت طراحی و نصب صحیح، غلاف آلومینیومی میتواند به افزایش دوام کلی ساختار کابل کمک کند. این موضوع بهخصوص زمانی اهمیت دارد که غلاف نقش حفاظتی یا الکتریکی مشخصی در طراحی کابل داشته باشد.
اما عمر کابل فقط به غلاف وابسته نیست. عوامل مختلفی مانند کیفیت هادی، عایق، روکش، دمای کاری، میزان بار، شرایط نصب، رطوبت و کیفیت اتصالات همگی در طول عمر کابل نقش دارند.
به همین دلیل یک کابل با غلاف باکیفیت اما با عایق یا هادی نامناسب، الزاماً عملکرد مطلوبی نخواهد داشت.
قیمت پایین همیشه به معنی خرید اقتصادی نیست. اگر کابل کیفیت مناسبی نداشته باشد، هزینه تعمیر، تعویض و توقف سیستم میتواند بسیار بیشتر از اختلاف قیمت اولیه باشد.
غلاف آلومینیومی یک لایه فلزی است و روکش خارجی معمولاً از مواد پلیمری ساخته میشود. این دو وظایف متفاوتی دارند.
انتخاب کابل برای محیط خشک با انتخاب کابل برای محیط مرطوب، زیرزمینی یا صنعتی یکسان نیست.
اگر سطح مقطع کابل کمتر از مقدار مورد نیاز باشد، عبور جریان میتواند باعث افزایش دما و فشار حرارتی به کابل شود.
کابلهای غیراستاندارد ممکن است از نظر ضخامت لایهها، کیفیت هادی و مواد عایق با مشخصات واقعی تفاوت داشته باشند.
حتی کابل باکیفیت نیز در صورت استفاده از سرکابل، مفصل یا تجهیزات اتصال نامناسب میتواند دچار مشکل شود. مخصوصاً در کابلهایی که غلاف فلزی دارند، اتصال صحیح این لایهها اهمیت زیادی دارد.
برای افزایش عمر کابل بهتر است شرایط نصب و بهرهبرداری بهطور منظم بررسی شود.
در پروژههای صنعتی میتوان موارد زیر را کنترل کرد:
هرگونه آسیب جدی به روکش یا لایههای فلزی باید در سریعترین زمان ممکن بررسی و برطرف شود.
این موضوع کاملاً به نوع پروژه بستگی دارد. در سیمکشی معمولی ساختمانها، اغلب از کابلهایی با ساختار سادهتر استفاده میشود و در بسیاری از مدارها نیازی به غلاف آلومینیومی وجود ندارد.
اما در ساختمانهای بزرگ، تأسیسات صنعتی، مراکز تجاری، پروژههای زیرزمینی یا سیستمهای انتقال انرژی ممکن است استفاده از کابلهای تخصصی با لایههای فلزی ضروری باشد.
بنابراین انتخاب کابل باید بر اساس توان مصرفی، سطح ولتاژ، مسیر نصب و استاندارد پروژه انجام شود.
این دو عبارت ممکن است در برخی کاربردها به جای یکدیگر استفاده شوند، اما از نظر ساختار لزوماً یکسان نیستند.
نوار آلومینیومی میتواند به شکل یک لایه نواری در ساختار کابل قرار بگیرد، در حالی که غلاف آلومینیومی ممکن است به شکل یک پوشش فلزی پیوسته طراحی شده باشد.
برای تشخیص دقیق باید مشخصات فنی و ساختار محصول بررسی شود.
کابل برق یکی از اجزای مهم سیستم انتقال انرژی است و خرابی آن میتواند عملکرد کل مجموعه را تحت تأثیر قرار دهد. به همین دلیل کیفیت ساخت کابل باید در اولویت قرار داشته باشد.
کابل استاندارد معمولاً بر اساس الزامات مشخصی تولید و آزمایش میشود و مشخصات فنی آن مانند سطح مقطع، نوع عایق، ضخامت لایهها و ظرفیت جریان باید با استاندارد مربوطه مطابقت داشته باشد.
هنگام خرید اینترنتی کابل برق نیز بهتر است مشخصات فنی محصول، برند، استاندارد و کاربرد آن بررسی شود و صرفاً بر اساس قیمت تصمیمگیری نشود.
در نهایت باید توجه داشت که غلاف آلومینیومی تنها یکی از اجزای کابل است. برای انتخاب صحیح باید تمام ساختار کابل در نظر گرفته شود.
برای مثال یک کابل ممکن است دارای:
باشد.
هرکدام از این لایهها عملکرد خاصی دارند و ترکیب صحیح آنها باعث میشود کابل بتواند در شرایط مورد نظر عملکرد مناسبی داشته باشد.
غلاف آلومینیومی در کابل برق یک لایه فلزی است که بسته به نوع طراحی کابل میتواند وظایفی مانند حفاظت از بخشهای داخلی، کمک به کنترل میدان الکتریکی، کاهش اثر عوامل محیطی و ایجاد مسیر الکتریکی مشخص را بر عهده داشته باشد. وزن کم، مقاومت مناسب در برابر خوردگی و رسانایی قابل قبول از مهمترین ویژگیهای آلومینیوم هستند و همین موارد باعث شده این فلز در ساخت برخی کابلهای قدرت و صنعتی کاربرد داشته باشد.
با این حال، انتخاب کابل نباید فقط بر اساس جنس غلاف انجام شود. سطح ولتاژ، سطح مقطع هادی، نوع عایق، شرایط محیطی، استاندارد تولید، نوع روکش و روش نصب همگی باید در زمان انتخاب بررسی شوند. همچنین غلاف آلومینیومی را نباید با روکش یا زره کابل یکی دانست؛ زیرا هرکدام وظیفه متفاوتی در ساختار کابل دارند.
اگر برای پروژه ساختمانی یا صنعتی خود به دنبال خرید کابل برق استاندارد هستید، فروشگاه برق زوم میتواند یکی از گزینههای مناسب برای تهیه انواع سیم و کابل باشد. همچنین میتوانید محصولات برندهایی مانند سیم و کابل همدان و سیم و کابل خراسان را بررسی کرده و با توجه به مشخصات پروژه، گزینه مناسب را انتخاب کنید. امکان خرید اینترنتی سیم و کابل همدان و خرید اینترنتی سیم و کابل خراسان نیز دسترسی به محصولات مورد نیاز را سادهتر میکند.
غلاف آلومینیومی یک لایه فلزی در ساختار برخی کابلهاست که بسته به نوع کابل میتواند برای حفاظت، کنترل میدان الکتریکی و ایجاد مسیر جریانهای خطا استفاده شود.
خیر. غلاف آلومینیومی یک لایه فلزی است، در حالی که روکش خارجی معمولاً از مواد پلیمری ساخته میشود و وظیفه آن محافظت در برابر رطوبت، سایش و عوامل محیطی است.
انتخاب بین غلاف آلومینیومی و مسی به کاربرد کابل، وزن، قیمت، رسانایی، شرایط محیطی و الزامات فنی پروژه بستگی دارد و نمیتوان یکی را در همه شرایط بهتر دانست.
وجود غلاف آلومینیومی بهتنهایی به معنای ضدآب بودن کابل نیست. مقاومت در برابر نفوذ آب به ساختار کامل کابل، روکش، آببندی و نحوه نصب بستگی دارد.
در صورت طراحی و نصب صحیح میتواند به حفاظت و دوام کابل کمک کند، اما طول عمر کابل به مجموعهای از عوامل مانند کیفیت عایق، هادی، روکش، دمای کاری، بار و شرایط محیطی بستگی دارد.
