در ساختار بسیاری از کابلهای برق، علاوه بر هادی، عایق و روکش، لایههای محافظ دیگری نیز وجود دارد که برای کنترل نویز، کاهش تداخلات الکترومغناطیسی و افزایش ایمنی کابل استفاده میشوند. شیلد مسی و نوار متالیزه از مهمترین این لایهها هستند و در کابلهای صنعتی، کنترلی، ابزار دقیق و برخی کابلهای قدرت کاربرد دارند.
شناخت تفاوت این دو لایه هنگام خرید کابل برق اهمیت زیادی دارد؛ زیرا انتخاب شیلد مناسب باید بر اساس نوع کابل، شرایط نصب، میزان نویز محیط و کاربرد سیستم انجام شود. در پروژههایی که کابل در کنار تجهیزات صنعتی، موتورهای الکتریکی یا کابلهای قدرت قرار میگیرد، استفاده از شیلد مناسب میتواند نقش مهمی در کاهش اختلالات الکتریکی داشته باشد.
اگر قصد خرید اینترنتی کابل برق را دارید، علاوه بر سطح مقطع و نوع عایق، باید به ساختار حفاظتی کابل نیز توجه کنید. محصولات تولیدکنندگان معتبر مانند سیم و کابل همدان و سیم و کابل خراسان نیز بر اساس نوع کاربرد، با ساختارها و مشخصات متفاوت تولید میشوند. همچنین امکان خرید اینترنتی سیم و کابل همدان و خرید اینترنتی سیم و کابل خراسان به کاربران اجازه میدهد مشخصات محصولات مختلف را راحتتر بررسی و مقایسه کنند.
در این مقاله بررسی میکنیم که شیلد مسی و نوار متالیزه چیست، چه تفاوتی با یکدیگر دارند، چه کاربردهایی دارند و کدام گزینه برای شرایط مختلف مناسبتر است.
شیلد یا Shield یک لایه رسانا است که در اطراف هادی یا عایق کابل قرار میگیرد و وظیفه اصلی آن محافظت از سیگنال یا مدار در برابر تداخلات الکترومغناطیسی و الکتریکی است.
در محیطهای صنعتی، تجهیزات مختلفی مانند موتورهای الکتریکی، اینورترها، تابلوهای برق و ترانسفورماتورها میتوانند میدانهای الکترومغناطیسی ایجاد کنند. اگر کابلهای حساس بدون محافظ مناسب در چنین محیطی نصب شوند، احتمال ایجاد نویز و اختلال در سیگنال افزایش پیدا میکند.
شیلد با ایجاد یک مسیر رسانا در اطراف بخش داخلی کابل، میتواند اثر بسیاری از این تداخلات را کاهش دهد.
البته عملکرد شیلد تنها به جنس آن وابسته نیست و عواملی مانند درصد پوشش، نحوه اتصال به زمین، فرکانس نویز و ساختار کلی کابل نیز اهمیت دارند.

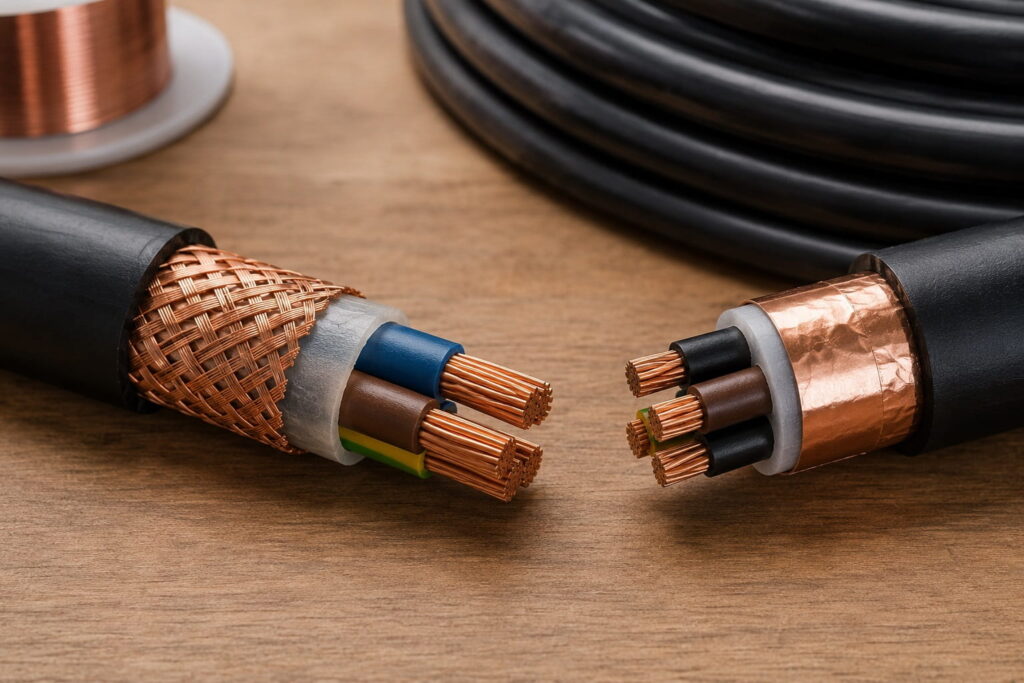

شیلد مسی یکی از رایجترین انواع شیلد مورد استفاده در کابلهای برق و کابلهای کنترلی است. این شیلد از مس ساخته میشود و ممکن است به شکل بافت مسی، نوار مسی یا ترکیبی از رشتههای مسی در اطراف لایه داخلی کابل قرار بگیرد.
مس به دلیل رسانایی الکتریکی بالا، گزینه بسیار مناسبی برای ایجاد یک مسیر رسانا و محافظ در کابل محسوب میشود.
شیلد مسی بسته به نوع کابل میتواند به شکلهای مختلفی اجرا شود.
در این ساختار، رشتههای نازک مسی به صورت بافت در اطراف کابل قرار میگیرند. مهمترین مزیت این روش، انعطافپذیری مناسب است.
این نوع شیلد در کابلهایی که حرکت یا خمشدن در آنها وجود دارد، کاربرد زیادی دارد.
در این روش از نوار مسی برای ایجاد لایه محافظ استفاده میشود. پوشش این نوع شیلد میتواند بسیار یکنواخت باشد و برای برخی کاربردهای صنعتی و قدرت مناسب است.
نوار متالیزه یا Metalized Foil نیز یکی از روشهای ایجاد شیلد در کابل است. این نوار معمولاً از یک لایه پایه پلیمری تشکیل شده که سطح آن با یک لایه بسیار نازک فلزی، مانند آلومینیوم، پوشش داده شده است.
در بسیاری از کابلهای کنترلی، دیتا، ابزار دقیق و کابلهای ارتباطی از نوار متالیزه برای کاهش تداخلات الکترومغناطیسی استفاده میشود.
یکی از ویژگیهای مهم نوار متالیزه این است که میتواند سطح وسیعی از کابل را با یک لایه نسبتاً نازک پوشش دهد.
در برخی ساختارها نیز برای ایجاد اتصال مناسب و کاهش مقاومت مسیر شیلد، یک سیم تخلیه یا Drain Wire در کنار نوار قرار میگیرد.
هر دو روش برای ایجاد محافظت در برابر نویز استفاده میشوند، اما از نظر ساختار و ویژگیهای فنی تفاوتهایی دارند.
شیلد مسی از مس ساخته میشود، در حالی که نوار متالیزه معمولاً از یک فیلم پلیمری با پوشش بسیار نازک فلزی تشکیل شده است.
شیلد بافتهشده مسی معمولاً انعطافپذیری خوبی دارد و برای کابلهایی که مرتب خم میشوند مناسب است.
نوار متالیزه نیز انعطافپذیر است، اما در صورت نصب نادرست یا آسیب دیدن لایه، ممکن است پیوستگی شیلد کاهش پیدا کند.
نوار متالیزه میتواند تقریباً تمام محیط کابل را پوشش دهد و به همین دلیل برای محافظت در برابر برخی انواع نویز فرکانس بالا عملکرد مناسبی دارد.
شیلد بافتهشده مسی نیز محافظت بسیار خوبی ارائه میدهد، اما درصد پوشش آن به نوع بافت و تراکم رشتههای مسی بستگی دارد.
شیلد مسی بافتهشده معمولاً مقاومت مکانیکی بالاتری دارد و در شرایطی که کابل در معرض حرکت یا سایش است، میتواند انتخاب مناسبی باشد.
نوار متالیزه بیشتر برای ایجاد یک لایه حفاظتی الکتریکی طراحی شده و بهتنهایی ممکن است مقاومت مکانیکی کمتری داشته باشد.
شیلد مسی در کاربردهای مختلفی مورد استفاده قرار میگیرد. برخی از مهمترین موارد عبارتاند از:
در محیطهایی که کابل در کنار موتور، اینورتر یا تجهیزات قدرت نصب میشود، وجود شیلد مناسب میتواند از انتقال بخشی از نویز به مدارهای حساس جلوگیری کند.
نوار متالیزه نیز کاربردهای متنوعی دارد و بهخصوص در کابلهایی که انتقال سیگنال در آنها اهمیت دارد، مورد استفاده قرار میگیرد.
مهمترین کاربردهای آن شامل موارد زیر است:
در این کاربردها، جلوگیری از ورود نویز خارجی به سیگنال اهمیت زیادی دارد.
در بسیاری از کاربردها، شیلد برای عملکرد صحیح باید طبق طراحی سیستم به زمین یا نقطه مرجع مناسب متصل شود. با این حال، نحوه اتصال شیلد موضوعی کاملاً فنی است و به نوع سیستم، فرکانس نویز، ساختار کابل و استاندارد مورد استفاده بستگی دارد.
اتصال نادرست شیلد ممکن است نهتنها مشکل نویز را برطرف نکند، بلکه باعث ایجاد مسیرهای ناخواسته جریان یا حلقه زمین شود.
بنابراین در پروژههای صنعتی و حساس، روش اتصال شیلد باید مطابق طراحی سیستم و دستورالعمل سازنده انجام شود.
در محیطهای صنعتی، نویز الکتریکی میتواند عملکرد تجهیزات حساس را مختل کند. برای مثال ممکن است یک سیگنال کنترلی دچار نوسان شود یا اطلاعات ارسالشده بین دو تجهیز با خطا دریافت شود.
استفاده از شیلد مناسب میتواند به کاهش این مشکلات کمک کند.
مهمترین مزایای شیلد عبارتاند از:
خیر. نمیتوان گفت یک گزینه در تمام شرایط بهتر از دیگری است.
انتخاب شیلد به نوع کاربرد بستگی دارد. برای مثال در یک کابل ابزار دقیق که در محیطی با نویز بالا نصب شده، نوار متالیزه میتواند گزینه مناسبی باشد. در مقابل، برای کابلهایی که علاوه بر حفاظت الکتریکی به انعطافپذیری و استحکام مکانیکی نیاز دارند، شیلد بافتهشده مسی میتواند انتخاب بهتری باشد.
در برخی کابلها نیز از ترکیب چند روش حفاظتی استفاده میشود تا عملکرد کابل در برابر انواع مختلف نویز و شرایط محیطی افزایش پیدا کند.
انتخاب شیلد مناسب باید بر اساس شرایط واقعی پروژه انجام شود. نمیتوان تنها با توجه به جنس شیلد تصمیم گرفت، زیرا نوع نویز، کاربرد کابل، نحوه نصب و میزان حرکت کابل همگی بر انتخاب نهایی تأثیر دارند.
اگر کابل برای انتقال سیگنالهای حساس، اندازهگیری یا کنترل استفاده میشود، محافظت در برابر نویز اهمیت بسیار زیادی دارد. در چنین شرایطی باید ساختار شیلد و میزان پوشش آن بهدقت بررسی شود.
در محیطهایی مانند کارخانهها، تابلوخانهها و خطوط تولید که تجهیزات الکتریکی زیادی فعالیت میکنند، احتمال وجود نویز الکترومغناطیسی بیشتر است. در این شرایط ممکن است استفاده از کابل دارای شیلد مناسب ضروری باشد.
اگر کابل دائماً حرکت یا خم میشود، انعطافپذیری شیلد اهمیت بیشتری پیدا میکند. شیلدهای بافتهشده مسی در چنین کاربردهایی میتوانند گزینه مناسبی باشند.
هرچه مسیر کابل طولانیتر باشد، احتمال تأثیرپذیری آن از محیط و منابع نویز بیشتر میشود. به همین دلیل در مسیرهای طولانی باید ساختار حفاظتی کابل با دقت بیشتری انتخاب شود.
رطوبت، دمای بالا، مواد شیمیایی، سایش و شرایط مکانیکی میتوانند بر طول عمر کابل و شیلد آن تأثیر بگذارند. بنابراین کابل باید متناسب با شرایط محل نصب انتخاب شود.
انتخاب نادرست شیلد میتواند باعث شود کابل عملکرد مورد انتظار را نداشته باشد. برخی از اشتباهات رایج عبارتاند از:
گاهی یک کابل بدون شیلد مناسب قیمت پایینتری دارد، اما در محیط صنعتی استفاده از آن میتواند باعث ایجاد نویز و اختلال در سیستم شود. صرفهجویی اولیه ممکن است در آینده هزینه تعمیرات بیشتری ایجاد کند.
شیلد به کاهش تداخلات کمک میکند، اما عملکرد آن به عوامل مختلفی مانند فرکانس نویز، ساختار شیلد، درصد پوشش و روش اتصال بستگی دارد.
حتی اگر کابل دارای شیلد باکیفیت باشد، اتصال نادرست آن میتواند عملکرد حفاظتی را کاهش دهد. بنابراین اجرای صحیح سیستم اتصال زمین اهمیت زیادی دارد.
وجود شیلد همیشه ضروری نیست. در مدارهای سادهای که در محیط کمنویز قرار دارند، ممکن است استفاده از کابل بدون شیلد کافی باشد. انتخاب شیلد باید بر اساس نیاز واقعی پروژه انجام شود.
دو کابل ممکن است روی کاغذ مشخصات مشابهی داشته باشند، اما کیفیت مواد اولیه، تراکم بافت مسی، ضخامت لایه متالیزه و کیفیت تولید آنها متفاوت باشد.
به همین دلیل خرید از تولیدکنندگان و تأمینکنندگان معتبر اهمیت زیادی دارد.
در برخی کابلهای قدرت، شیلد مسی علاوه بر نقش حفاظتی میتواند در مسیر جریانهای خطا و اتصال زمین نیز نقش داشته باشد. ساختار دقیق این کابلها به سطح ولتاژ، استاندارد طراحی و کاربرد آنها بستگی دارد.
در کابلهای فشار متوسط و فشار قوی، موضوع شیلد بسیار تخصصیتر است و نمیتوان ساختار آن را با شیلد کابلهای کنترلی یا دیتا یکسان در نظر گرفت.
در این کابلها، کنترل میدان الکتریکی، اتصال صحیح لایههای نیمههادی، شیلد و سیستم زمین اهمیت بسیار زیادی دارد.
بله، اما کاربرد آن باید متناسب با نوع کابل باشد. نوار متالیزه در بسیاری از کابلهای کنترلی، ابزار دقیق، دیتا و ارتباطی استفاده میشود و میتواند محافظت مناسبی در برابر تداخلات الکترومغناطیسی ایجاد کند.
با این حال، اگر کابل در شرایطی قرار دارد که علاوه بر محافظت الکتریکی به استحکام مکانیکی بالایی نیاز دارد، ممکن است شیلد بافتهشده یا ساختار ترکیبی گزینه مناسبتری باشد.
پیش از خرید کابل برق شیلددار بهتر است مشخصات زیر را بررسی کنید:
همچنین اگر قصد خرید اینترنتی کابل برق دارید، بهتر است مشخصات فنی محصول را بهطور کامل مطالعه کنید و صرفاً بر اساس تصویر یا قیمت تصمیم نگیرید.
شیلد مسی و نوار متالیزه در کابل برق هر دو برای کاهش تداخلات الکترومغناطیسی و محافظت از مدار در برابر نویز استفاده میشوند، اما ساختار و کاربرد آنها یکسان نیست. شیلد مسی به دلیل رسانایی بالا و مقاومت مکانیکی مناسب، در بسیاری از کابلهای صنعتی، کنترلی و برخی کابلهای قدرت کاربرد دارد. نوار متالیزه نیز به دلیل پوشش گسترده و عملکرد مناسب در برابر برخی تداخلات، در کابلهای کنترلی، ابزار دقیق، دیتا و ارتباطی مورد استفاده قرار میگیرد.
در نتیجه نمیتوان گفت همیشه شیلد مسی بهتر از نوار متالیزه است. انتخاب صحیح باید بر اساس نوع کابل، نوع سیگنال، میزان نویز، شرایط محیطی، میزان حرکت کابل و نحوه نصب انجام شود. استفاده از محصول استاندارد و اجرای صحیح اتصال شیلد نیز به اندازه انتخاب نوع شیلد اهمیت دارد.
برای خرید کابل برق استاندارد و انتخاب محصول متناسب با نیاز پروژه، فروشگاه برق زوم میتواند گزینهای مناسب باشد. در این مجموعه میتوانید محصولات مختلف از برندهای معتبر مانند سیم و کابل همدان و سیم و کابل خراسان را بررسی کنید. همچنین برای دسترسی راحتتر به محصولات، امکان خرید اینترنتی کابل برق، خرید اینترنتی سیم و کابل همدان و خرید اینترنتی سیم و کابل خراسان وجود دارد.
شیلد مسی برای کاهش تداخلات الکترومغناطیسی، محافظت از سیگنال و در برخی کابلهای قدرت برای ایجاد مسیر مناسب جریانهای خطا و اتصال زمین استفاده میشود.
نوار متالیزه معمولاً از یک لایه پلیمری با پوشش نازک فلزی تشکیل شده و بهعنوان لایه محافظ برای کاهش نویز و تداخلات الکترومغناطیسی در کابلهای مختلف استفاده میشود.
هیچکدام در تمام شرایط برتری مطلق ندارند. انتخاب به نوع کابل، میزان نویز، شرایط نصب و کاربرد سیستم بستگی دارد.
خیر. در مدارهای ساده و محیطهای کمنویز ممکن است کابل بدون شیلد کاملاً مناسب باشد. استفاده از شیلد بیشتر در کاربردهای حساس و محیطهای دارای نویز اهمیت پیدا میکند.
در بسیاری از کاربردها اتصال شیلد به زمین بخشی از طراحی سیستم است، اما روش اتصال به نوع کابل و سیستم بستگی دارد و باید مطابق استاندارد و دستورالعمل فنی پروژه انجام شود.
