برای هر متراژ چه کابلی مناسب است؟ جدول انتخاب کابل برق و محاسبه افت ولتاژ | انتخاب کابل برق مناسب یکی از مهمترین مراحل در طراحی و اجرای سیستمهای برقرسانی است. بسیاری از افراد هنگام خرید تنها به قیمت یا نوع کابل توجه میکنند، در حالی که یکی از مهمترین عوامل در انتخاب کابل، طول مسیر یا همان متراژ کابلکشی است. اگر سطح مقطع کابل متناسب با متراژ انتخاب نشود، افت ولتاژ افزایش پیدا میکند، تجهیزات برقی با راندمان پایینتری کار میکنند و حتی ممکن است کابل بیش از حد گرم شده و خطرات جدی مانند آتشسوزی ایجاد شود.
به همین دلیل مهندسان برق پیش از اجرای پروژه، علاوه بر جریان مصرفی، متراژ مسیر، نوع مصرفکننده و شرایط نصب را نیز بررسی میکنند تا مناسبترین کابل انتخاب شود. در این مقاله با نحوه انتخاب کابل بر اساس متراژ، عوامل مؤثر بر افت ولتاژ، جدول تقریبی انتخاب کابل و نکات مهم هنگام خرید کابل برق آشنا میشوید.
هر کابل دارای مقاومت الکتریکی مشخصی است. هرچه طول کابل بیشتر شود، این مقاومت نیز افزایش پیدا میکند و در نتیجه بخشی از ولتاژ در مسیر انتقال از بین میرود. به این پدیده «افت ولتاژ» گفته میشود.
اگر افت ولتاژ از حد مجاز بیشتر شود، مشکلات مختلفی به وجود میآید، از جمله:
به همین دلیل انتخاب سطح مقطع مناسب کابل متناسب با طول مسیر اهمیت بسیار زیادی دارد.
افت ولتاژ به اختلاف ولتاژ بین ابتدای کابل و محل مصرف گفته میشود. هرچه طول کابل بیشتر باشد یا جریان بیشتری از آن عبور کند، مقدار افت ولتاژ نیز افزایش پیدا میکند.
طبق استانداردها، میزان افت ولتاژ معمولاً نباید از حدود ۳ تا ۵ درصد بیشتر شود. اگر این مقدار افزایش یابد، عملکرد تجهیزات برقی دچار اختلال خواهد شد.
افت ولتاژ تنها به متراژ کابل وابسته نیست و عوامل متعددی بر آن تأثیر دارند.
اصلیترین عامل، طول مسیر کابل است. هرچه فاصله بین تابلو برق و مصرفکننده بیشتر باشد، باید از کابل با سطح مقطع بزرگتر استفاده شود.
هرچه جریان عبوری بیشتر باشد، افت ولتاژ نیز افزایش پیدا میکند.
به عنوان مثال کابلی که برای روشنایی مناسب است، ممکن است برای تغذیه یک الکتروموتور کاملاً نامناسب باشد.
کابلهای مسی مقاومت کمتری نسبت به کابلهای آلومینیومی دارند و افت ولتاژ در آنها کمتر است.
به همین دلیل در بسیاری از پروژههای ساختمانی و صنعتی از کابلهای مسی استفاده میشود.
افزایش سطح مقطع باعث کاهش مقاومت الکتریکی و کاهش افت ولتاژ خواهد شد.
در دماهای بالا مقاومت الکتریکی کابل افزایش پیدا میکند و همین موضوع موجب افزایش افت ولتاژ میشود.
برای انتخاب صحیح کابل باید چند پارامتر همزمان بررسی شوند:
در پروژههای حرفهای معمولاً از نرمافزارهای محاسباتی یا جداول استاندارد استفاده میشود.

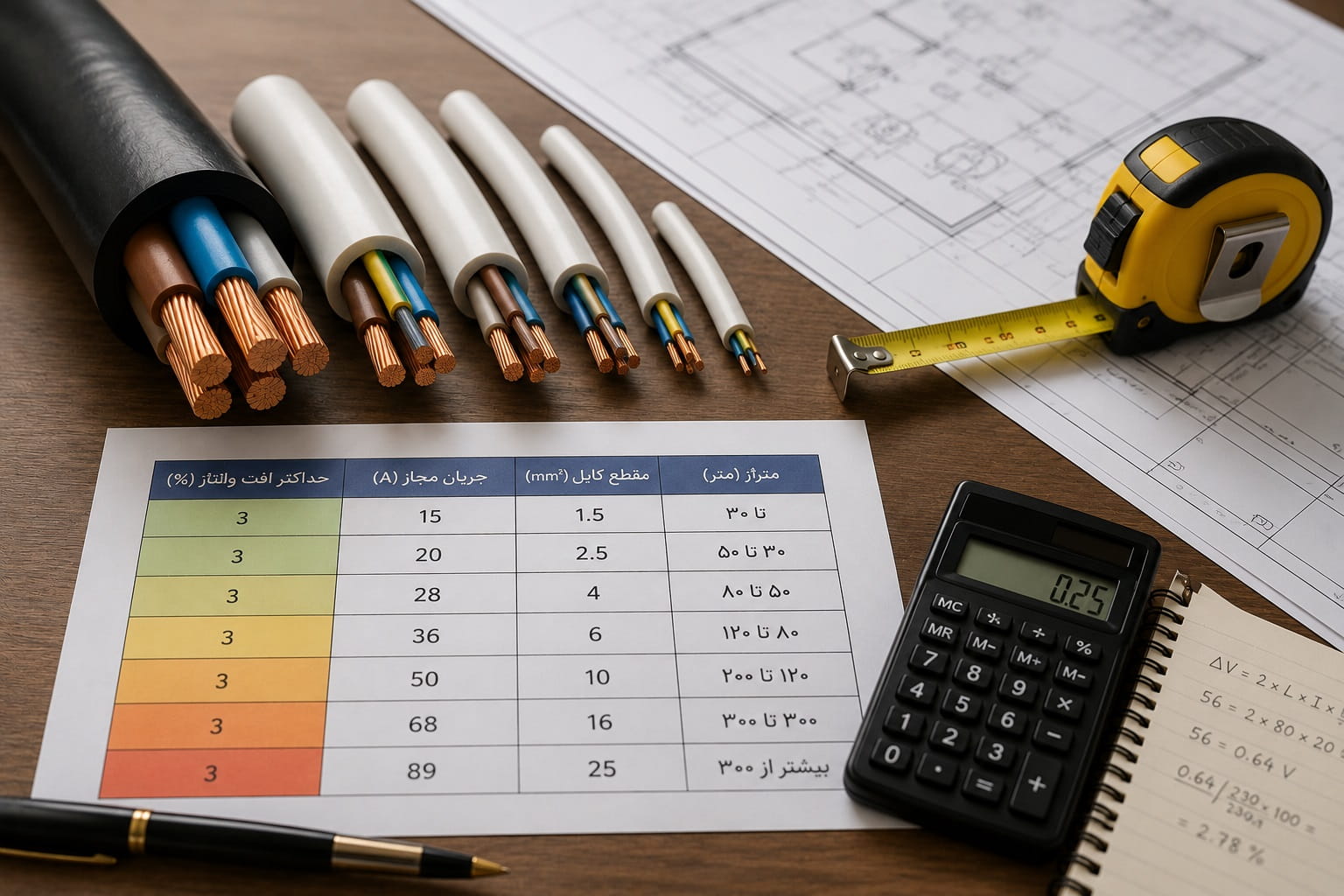

جدول زیر تنها یک راهنمای عمومی برای کابلهای مسی در شرایط معمول نصب است و جایگزین محاسبات مهندسی نیست.
| متراژ تقریبی | جریان مصرفی | سطح مقطع پیشنهادی |
| تا ۲۰ متر | تا ۱۶ آمپر | ۲.۵ میلیمتر مربع |
| تا ۳۰ متر | ۱۶ تا ۲۵ آمپر | ۴ میلیمتر مربع |
| تا ۵۰ متر | ۲۵ تا ۳۲ آمپر | ۶ میلیمتر مربع |
| تا ۷۰ متر | ۳۲ تا ۴۰ آمپر | ۱۰ میلیمتر مربع |
| تا ۱۰۰ متر | ۴۰ تا ۵۰ آمپر | ۱۶ میلیمتر مربع |
| بیش از ۱۰۰ متر | بر اساس محاسبات دقیق | ۲۵ میلیمتر مربع یا بیشتر |
این مقادیر تقریبی هستند و برای پروژههای حساس باید توسط مهندس برق محاسبه شوند.
برای محاسبه افت ولتاژ از روابط مهندسی استفاده میشود که در آن عواملی مانند جریان، طول مسیر، مقاومت هادی و سطح مقطع کابل در نظر گرفته میشوند.
به طور کلی میتوان گفت:
به همین دلیل در مسیرهای طولانی معمولاً از کابلهایی با سطح مقطع بزرگتر استفاده میشود.
انتخاب اشتباه کابل یکی از رایجترین دلایل بروز مشکلات در سیستمهای برقرسانی است.
برخی از مهمترین پیامدهای این اشتباه عبارتاند از:
سطح مقطع نامناسب باعث افزایش مقاومت و تولید حرارت میشود.
وسایل برقی با ولتاژ کمتر از مقدار استاندارد کار میکنند و عملکرد آنها کاهش مییابد.
افت ولتاژ مداوم میتواند باعث آسیب دیدن موتورهای الکتریکی، پمپها، کمپرسورها و سایر تجهیزات شود.
وقتی ولتاژ کاهش پیدا کند، برخی تجهیزات برای جبران توان مصرفی، جریان بیشتری دریافت میکنند که این موضوع موجب افزایش مصرف برق خواهد شد.
یکی از مهمترین خطرات انتخاب کابل نامناسب، افزایش دمای کابل و در نهایت آسیب دیدن عایق و ایجاد آتشسوزی است.
خیر.
اگرچه استفاده از کابل ضخیمتر باعث کاهش افت ولتاژ میشود، اما همیشه بهترین انتخاب نیست.
استفاده از کابل با سطح مقطع بیش از نیاز:
بنابراین انتخاب کابل باید بر اساس محاسبات فنی انجام شود، نه صرفاً بزرگتر بودن سطح مقطع.
یکی از دلایل اصلی بروز مشکلات در سیستمهای برقرسانی، انتخاب نادرست کابل است. بسیاری از افراد تصور میکنند تنها با دانستن طول مسیر میتوان کابل مناسب را انتخاب کرد، در حالی که عوامل دیگری مانند جریان مصرفی، نوع مصرفکننده، شرایط نصب و دمای محیط نیز اهمیت زیادی دارند.
در ادامه با مهمترین اشتباهات رایج در انتخاب کابل آشنا میشویم.
گاهی برای کاهش هزینههای اولیه، کابلی با سطح مقطع کمتر از مقدار موردنیاز انتخاب میشود. این تصمیم شاید در ابتدا باعث صرفهجویی شود، اما در ادامه هزینههای زیادی بابت تعمیرات، تعویض کابل و حتی خسارت به تجهیزات برقی ایجاد خواهد کرد.
برخی افراد تنها به ظرفیت عبور جریان کابل توجه میکنند و افت ولتاژ را در نظر نمیگیرند. در مسیرهای طولانی، همین موضوع میتواند باعث کاهش ولتاژ ورودی به تجهیزات و افت عملکرد آنها شود.
کابلی که داخل لوله، زیر خاک یا در فضای باز نصب میشود، شرایط کاری متفاوتی دارد. اگر این موضوع در انتخاب کابل لحاظ نشود، ممکن است کابل بیش از حد گرم شده و عمر مفید آن کاهش پیدا کند.
استفاده از کابل نامناسب برای محیطهای مرطوب، صنعتی یا دارای مواد شیمیایی، باعث آسیبدیدگی سریع روکش و عایق کابل خواهد شد. بنابراین علاوه بر سطح مقطع، نوع کابل نیز باید متناسب با شرایط پروژه انتخاب شود.
کابلهای بیکیفیت معمولاً از هادی با خلوص پایین یا عایق نامناسب تولید میشوند و عملکرد قابل قبولی ندارند. این محصولات در برابر حرارت و فشار مقاومت کمتری داشته و احتمال خرابی آنها بیشتر است.
علاوه بر انتخاب سطح مقطع مناسب، کیفیت ساخت کابل نیز تأثیر مستقیمی بر عملکرد سیستم برق دارد. کابلهایی که از هادی مسی با خلوص بالا تولید میشوند، مقاومت الکتریکی کمتری دارند و در نتیجه افت ولتاژ کمتری ایجاد میکنند.
در بازار ایران، برندهای معتبر سیم و کابل همدان و سیم و کابل خراسان به دلیل رعایت استانداردهای تولید و کیفیت مناسب، در بسیاری از پروژههای ساختمانی، صنعتی و تأسیساتی مورد استفاده قرار میگیرند.
امروزه امکان خرید اینترنتی سیم و کابل همدان و خرید اینترنتی سیم و کابل خراسان نیز فراهم شده است و خریداران میتوانند با بررسی مشخصات فنی محصولات، مناسبترین گزینه را برای پروژه خود انتخاب کنند.
همچنین هنگام خرید اینترنتی کابل برق بهتر است تنها به قیمت محصول توجه نکنید و عواملی مانند استانداردهای تولید، سطح مقطع، نوع هادی، کیفیت عایق و اعتبار برند را نیز در نظر بگیرید.
برای انتخاب صحیح کابل، بهتر است این مراحل را بهترتیب انجام دهید:
رعایت این موارد باعث میشود کابل انتخابشده علاوه بر تأمین برق موردنیاز، طول عمر بالایی نیز داشته باشد.
انتخاب کابل مناسب بر اساس متراژ یکی از مهمترین عوامل در افزایش ایمنی، کاهش افت ولتاژ و بهبود عملکرد سیستم برقرسانی است. هرچه طول مسیر بیشتر باشد، باید سطح مقطع کابل نیز متناسب با آن انتخاب شود تا از گرم شدن کابل، افت راندمان تجهیزات و افزایش مصرف انرژی جلوگیری شود. همچنین توجه به کیفیت ساخت کابل، نوع هادی، شرایط نصب و استانداردهای تولید، نقش مهمی در افزایش طول عمر سیستم برق دارد.
اگر قصد خرید کابل برق برای پروژههای ساختمانی، صنعتی یا تأسیساتی را دارید، فروشگاه برق زوم یکی از مراجع مناسب برای تهیه محصولات استاندارد است. در این فروشگاه میتوانید انواع کابلهای برندهای معتبر از جمله سیم و کابل همدان و سیم و کابل خراسان را بررسی و مقایسه کنید. همچنین امکان خرید اینترنتی کابل برق، خرید اینترنتی سیم و کابل همدان و خرید اینترنتی سیم و کابل خراسان فراهم شده است تا بتوانید با اطمینان بیشتری کابل مناسب پروژه خود را انتخاب و تهیه کنید.
بله. هرچه طول مسیر کابل بیشتر باشد، برای جلوگیری از افت ولتاژ معمولاً باید از کابل با سطح مقطع بزرگتر استفاده شود.
در بیشتر پروژههای ساختمانی، افت ولتاژ مجاز بین ۳ تا ۵ درصد در نظر گرفته میشود تا تجهیزات با راندمان مناسب کار کنند.
خیر. انتخاب کابل باید بر اساس محاسبات فنی انجام شود. استفاده از کابل بزرگتر از نیاز فقط هزینه پروژه را افزایش میدهد.
برندهای سیم و کابل همدان و سیم و کابل خراسان از جمله برندهای شناختهشدهای هستند که در بسیاری از پروژههای ساختمانی و صنعتی مورد استفاده قرار میگیرند.
در زمان خرید باید به سطح مقطع، جنس هادی، نوع عایق، استانداردهای تولید، شرایط نصب و متراژ مسیر کابلکشی توجه کنید.
