در صنعت برق، برای انتقال ایمن جریان از کابلها و سیمها به تجهیزات گوناگون، استفاده از اتصالات استاندارد اهمیت زیادی دارد. در بسیاری از سیمکشیها برای حفظ یکپارچگی رشتههای سیم افشان و جلوگیری از پراکنده شدن آنها، از قطعهای به نام وایرشو استفاده میشود. بهرهگیری از لوازم سیمکشی باکیفیت سبب میشود تا علاوه بر افزایش ایمنی، طول عمر تاسیسات نیز بیشتر شود. به عنوان مثال، کابل همدان بهعنوان یکی از برندهای معتبر کابل در ایران شناخته میشود و در پروژههای سیمکشی ساختمان کاربرد فراوان دارد. آشنایی با تجهیزات جانبی مانند وایرشو به برقکاران و نصابان کمک میکند تا اتصالات تمیزتر، ایمنتر و بادوامتری برقرار کنند.

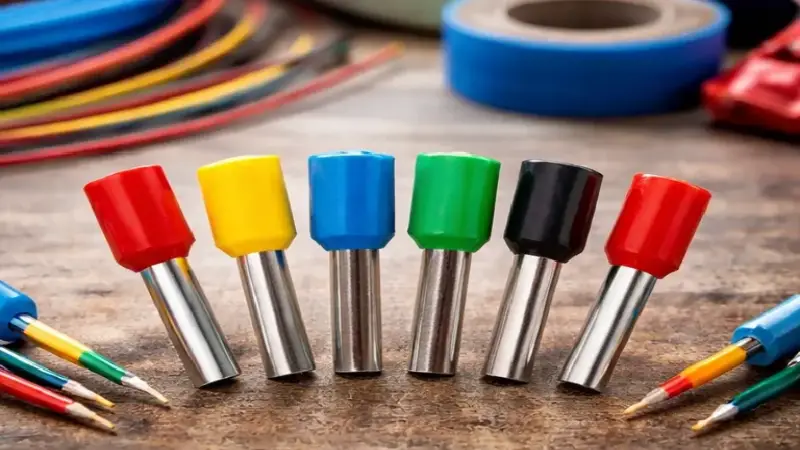

وایرشو یا سرسیم لولهای (Wire Ferrule) قطعهای فلزی است که برای اتصال سریع و ایمن رشتههای سیم افشان به کار میرود. بهطور معمول وایرشو از یک لوله فلزی (هادی) و یک پوشش پلاستیکی (عایق PVC) تشکیل شده است. هنگامی که وایرشو بر روی سیم پرس میشود، رشتههای مسی سیم درون لوله فلزی نگه داشته شده و از پخش شدن آنها جلوگیری میکند. این کار علاوه بر حفظ نظم در سیمکشی، خطر برقگرفتگی و تماس قطعی را کاهش میدهد.
وایرشو برای مرتب کردن و نگهداری رشتههای سیم افشان استفاده میشود و از پخش شدن آنها جلوگیری کرده و ایمنی اتصال را افزایش میدهد.
این قطعه در صنایع برق و الکترونیک کاربرد گستردهای دارد؛ برای مثال در تابلوهای برق، سیمکشی خودروها و دستگاههای الکترونیکی (مانند روترها، تلویزیونها، کامپیوترها و گوشیها) برای ایجاد اتصالات ایمن و مطمئن به کار میرود.
استفاده از وایرشو باعث میشود که رشتههای سیم به خوبی محافظت و دستهبندی شوند. با قرار دادن هر سیم افشان در یک وایرشو مناسب، اتصال سیمها تمیزتر و پایدارتر میشود و احتمال شل شدن یا قطع اتصال کاهش مییابد. علاوه بر این، نصب وایرشو بسیار ساده است و با حداقل ابزار میتوان اتصال مطمئنی ایجاد کرد. در نتیجه، استفاده از وایرشو ایمنی کلی سیستم الکتریکی را افزایش میدهد.
هادی فلزی (Tube): قسمت درونی وایرشو از جنس مس خالص (حدود ۹۹/۹۵%) ساخته شده و روی آن قلع آبکاری میشود تا از اکسید شدن جلوگیری گردد. این لوله فلزی، رشتههای سیم را نگه میدارد و انتقال جریان را به عهده دارد.
بخش عایق (Sleeve): در انتهای وایرشو پوششی از جنس PVC نسوز وجود دارد که معمولاً دارای شکل قیفی است تا کار وارد کردن سیم به داخل وایرشو آسانتر شود. این عایق پلاستیکی از تماس مستقیم سیم با محیط بیرونی جلوگیری کرده و عایقبندی را فراهم میکند.
وایرشو باید دقیقاً با سطح مقطع سیم هماهنگ باشد؛ به عنوان مثال اگر از سیم افشان نمره ۱ استفاده میکنید، باید از وایرشو نمره ۱ استفاده شود.
ابتدا با سیملختکن یا سیمچین مقداری از روکش سیم را جدا کنید تا رشتههای هادی مشخص شوند. سپس سیم لختشده را وارد لوله فلزی وایرشو کنید.
در نهایت، وایرشو را با ابزار پرس مناسب (مانند انبر پرس وایرشو یا وایرشو زن) روی سیم پرس کنید تا اتصال محکم و ثابت ایجاد شود.
هادی داخلی وایرشو معمولاً از مس با خلوص بالا ساخته شده و برای افزایش پایداری روی آن قلع آبکاری میشود؛ این پوشش از اکسید شدن مس در برابر هوا و رطوبت جلوگیری میکند. قسمت بیرونی وایرشو نیز از پلاستیک PVC نسوز تهیه شده است که مقاومت حرارتی و عایقبندی خوبی دارد. بنابراین ترکیب مس و PVC، استحکام الکتریکی و حرارتی مناسبی را برای وایرشو فراهم میکند.

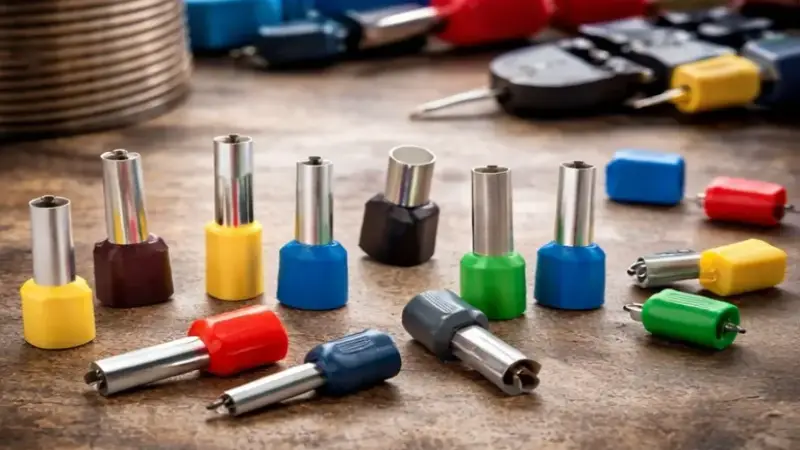

وایرشو تکی روکشدار (E): این نوع وایرشو برای یک سیم طراحی شده است. یک سیم وارد لوله فلزی وایرشو میشود و سپس با دستگاه پرس بسته میشود تا اتصال ایمن برقرار شود. بهدلیل وجود روکش پلاستیکی، نصب آن آسانتر بوده و مطابق استاندارد DIN رنگبندی میشود (مثلاً وایرشو ۱.۵ به رنگ مشکی).
وایرشو دوبل روکشدار (TE): مشابه وایرشو تکی است ولی دارای دو ورودی موازی برای اتصال همزمان دو سیم میباشد. به عبارت دیگر، دو سیم افشان را میتوان همزمان داخل این وایرشو قرار داد و سپس پرس کرد. کاربرد اصلی آن در اتصالاتی است که دو هادی باید به یک ترمینال مشترک متصل شوند.
وایرشو بدون روکش: در این نوع وایرشو، قسمت عایق پلاستیکی وجود ندارد و فقط هادی فلزی در اختیار است. از وایرشو بدون روکش معمولاً در مصارف خاص صنعتی استفاده میشود و فقط به صورت تکسیمی عرضه میشود.
برای نصب وایرشو روی سیم، ابتدا مقداری از روکش سیم را جدا کنید تا رشتههای سیم لخت شوند. سپس سیم لختشده را داخل لوله فلزی وایرشو قرار دهید. در مرحله بعد با استفاده از دستگاه پرس وایرشو (انبر پرس وایرشو) قسمت فلزی وایرشو را بر روی سیم بفشارید تا اتصال مکانیکی محکمی برقرار گردد. پس از پرس کردن، سیم و وایرشو کاملاً در هم قفل شده و احتمال شل شدن یا پاشیدن رشتهها به صفر میرسد.
برای افزایش طول عمر پرس وایرشو چه اقداماتی انجام دهیم؟
انتخاب ابزار باکیفیت: استفاده از انبر یا پرس دستی وایرشو با بدنه آلیاژ مستحکم و طراحی مناسب، موجب دوام بیشتر دستگاه پرس میشود. ابزارهای باکیفیتی که از موادی با استاندارد بالا ساخته شدهاند، نسبت به نمونههای ارزانتر عمر بیشتری دارند.
نگهداری و تمیزی: پس از هر بار کار با پرس وایرشو، آن را از آلودگی پاک کنید و در محل خشک نگهداری نمایید. تمیز کردن منظم و جلوگیری از ورود گرد و خاک یا رطوبت، از زنگزدگی و خرابی قطعات داخلی ابزار جلوگیری کرده و عمر آن را افزایش میدهد.
سایز مناسب: حتماً وایرشوی متناسب با سطح مقطع سیم را انتخاب کنید. میتوانید از جدول استاندارد رنگبندی وایرشوها برای مطابقت سایز بهره ببرید. انتخاب سایز اشتباه ممکن است سبب اتصال غیرمطمئن شود.
جنس هادی و روکش: اطمینان حاصل کنید وایرشو از مس با خلوص بالا تولید شده و روکش PVC مقاومی داشته باشد. این موضوع خصوصاً در محیطهای با دمای بالا یا ارتعاشات زیاد اهمیت دارد.
کیفیت و برند: انتخاب محصولات برندهای شناختهشده و با گواهی استاندارد، ریسک خرابی اتصال را کاهش میدهد. وایرشوهای باکیفیت معمولاً تحت کنترلهای دقیق کارخانه ساخته شده و عملکرد بهتری دارند.
ابزار پرس مناسب: علاوه بر خود وایرشو، ابزار مورد استفاده (انبر پرس یا وایرشو زن) را نیز متناسب با سایزهای وایرشوی خریداری شده انتخاب کنید. مطمئن شوید انبر پرس مورد نظر قابلیت اعمال فشار لازم برای وایرشوهای مدنظر را داشته باشد.
فروشگاه برقزوم نه تنها ابزار و اتصالات برق بلکه کابل برق را نیز ارائه میدهد. در بخش سیم و کابل این فروشگاه تخصصی، انواع کابلهای فشار ضعیف و متوسط از برندهای معتبر ایرانی عرضه میشود. به عنوان مثال، کابلهای تولیدی شرکتهایی مانند کابل خراسان افشارنژاد از جمله محصولاتی هستند که برق زوم آنها را تأمین کرده و با تضمین اصالت و کیفیت به مشتریان ارائه میکند. تمرکز برق زوم بر کیفیت بالای محصولات است تا خریداران بتوانند با اطمینان از دوام و عملکرد صحیح لوازم برقی خود مطمئن باشند.
وایرشو به عنوان یکی از مهمترین اتصالات در سیستمهای برقرسانی، نقشی اساسی در برقراری اتصالات ایمن و منظم ایفا میکند. استفاده صحیح از وایرشو مناسب و ابزار پرس استاندارد، علاوه بر آسانتر کردن فرآیند نصب، خطرات ناشی از اتصالات ناصحیح را کاهش میدهد. همچنین ترکیب وایرشو با کابلها و تجهیزات باکیفیت مانند کابل سیمیا میتواند سطح ایمنی و دوام سامانههای الکتریکی را به میزان قابل توجهی افزایش دهد. در پایان، انتخاب مناسب وایرشو و کابلهای استاندارد، تضمینکننده اجرای اتصالاتی قدرتمند و بادوام در پروژههای برق صنعتی و ساختمانی خواهد بود.
